Монтаж металлоконструкций

Что входит в монтаж металлоконструкций

1. Входной контроль и приемка конструкций. До начала монтажа проводим проверку металлоконструкций:

   • сверяем маркировку и комплектность;

   • проверяем геометрию элементов;

   • осматриваем сварные швы и болтовые соединения заводского исполнения;

   • фиксируем состояние антикоррозийного покрытия, выявляем повреждения при транспортировке;

   • составляем акт входного контроля и при необходимости направляем рекламацию заводу-изготовителю.

   Это исключает монтаж бракованных или несоответствующих элементов, которые могут потребовать дорогостоящей переделки уже в процессе строительства.

2. Разработка и согласование ППР на монтаж. На основании проектной документации наши инженеры разрабатывают проект производства работ:

   • определяют последовательность монтажа секций, рядов и ярусов;

   • рассчитывают массы и габариты монтажных единиц, подбирают грузоподъемную технику;

   • разрабатывают схемы строповки и складирования конструкций на строительной площадке;

   • устанавливают требования к временному раскреплению и выверке в процессе монтажа;

   • планируют мероприятия по охране труда, пожарной безопасности и ограждению опасных зон.

   Документация разрабатывается в соответствии с СП 70.13330, СНиП 3.03.01-87 и актуальными требованиями промышленной безопасности.

3. Подготовка строительной площадки. Организуем площадку для бесперебойного и безопасного производства работ:

   • устраиваем временные подъездные дороги с учетом грузоподъемности транспорта и колесной нагрузки;

   • размечаем зоны складирования конструкций и площадки для работы крановой техники;

   • проверяем готовность фундаментов — соответствие осей, высотных отметок и анкерных групп проектным значениям;

   • составляем акт о готовности основания к монтажу.

4. Монтаж колонн. Устанавливаем колонны на фундаменты с точным совмещением разбивочных осей. Выполняем выверку вертикальности с помощью геодезических приборов, закрепляем колонны на анкерных болтах с затяжкой в соответствии с проектом. При необходимости устанавливаем временные расчалки и кондукторы для фиксации до проектного закрепления.

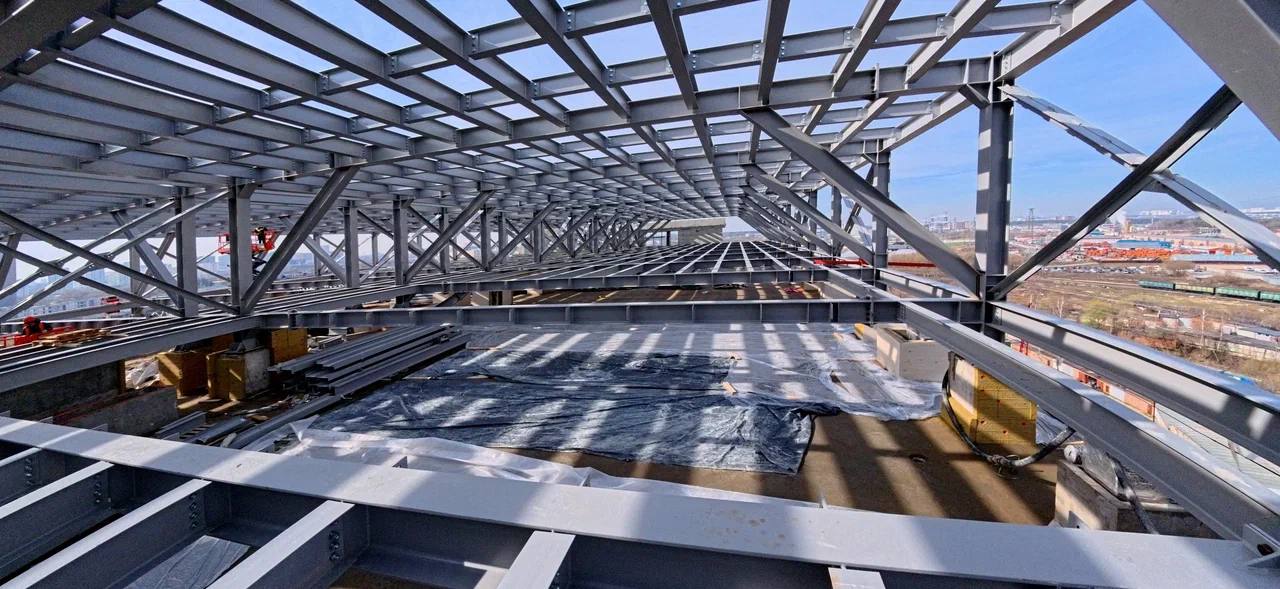

5. Монтаж балок, ферм и связей. Устанавливаем стропильные и подстропильные фермы, ригели, балки покрытия и перекрытия. Монтируем вертикальные и горизонтальные связи, обеспечивающие пространственную жесткость каркаса. Собираем болтовые соединения элементов на высокопрочных болтах с нормируемым натяжением. Выверяем геометрию смонтированного блока перед фиксацией каждой последующей секции.

6. Монтаж прогонов и настила. Устанавливаем прогоны кровли и стен по проектной сетке. Укладываем профилированный настил (профлист) с соблюдением величины нахлеста и шага крепления. Монтируем диафрагмы жесткости, распорки и ветровые ригели. Обеспечиваем сплошность настила как диска жесткости покрытия.

7. Сварочные работы на монтаже. Выполняем монтажную сварку соединений, предусмотренных проектом, в т.ч. в труднодоступных местах и на высоте. Производим послойный визуальный контроль швов, при необходимости — ультразвуковой или магнитопорошковый контроль. Ведем журналы сварочных работ с указанием фамилий сварщиков и их аттестационных удостоверений НАКС.

8. Антикоррозийная защита и огнезащита. При необходимости наносим антикоррозийную защиту в соответствии с проектом и условиями эксплуатации: агрессивность среды, влажность, температурный диапазон. Выполняем огнезащитную обработку несущих металлоконструкций вспучивающимися или тонкослойными составами до требуемого предела огнестойкости.

9. Геодезический контроль и исполнительная съёмка. На протяжении всего монтажа ведём систематический геодезический контроль:

   • проверяем отметки оголовков колонн, горизонтальность ферм и балок;

   • контролируем вертикальность колонн в двух плоскостях;

   • фиксируем фактическое положение узловых точек каркаса относительно разбивочных осей.

   По завершении монтажа проводим итоговую исполнительную съемку каркаса здания и передаем заказчику схемы с фактическими отклонениями.

10. Оформление исполнительной документации. Передаем заказчику полный комплект документации:

    • акты освидетельствования скрытых работ;

    • журналы монтажных и сварочных работ;

    • сертификаты и паспорта на металлопрокат, болты, сварочные материалы;

    • протоколы неразрушающего контроля сварных соединений;

    • исполнительные чертежи каркаса с фактическими размерами и отклонениями.
